Objetivo
Este documento explica los criterios estándar de ubicación de cámaras necesarios para lograr analíticas de video de alta precisión.
Seguir este estándar permite obtener analíticas de alta precisión, de acuerdo con las precisiones aseguradas por KSI VISION, reduciendo errores de conteo, minimizando oclusiones y garantizando resultados consistentes y auditables.
👉 Este documento es una guía práctica resumida.
Para el detalle técnico completo, consulta los documentos oficiales del estándar.
Alcance del Estándar
Este estándar aplica a la ubicación de cámaras para:
- Accesos perimetrales (conteo de personas)
- Colas de cajas, devoluciones y probadores
- Zonas comerciales internas
- Entornos multi-planta (escaleras y ascensores)
Incluye criterios sobre:
- Altura de montaje
- Radio de cobertura
- Selección de lente / angular
- Gestión de oclusión
- Condiciones lumínicas
Paso 1 – Preparación
Antes de definir la ubicación de cualquier cámara:

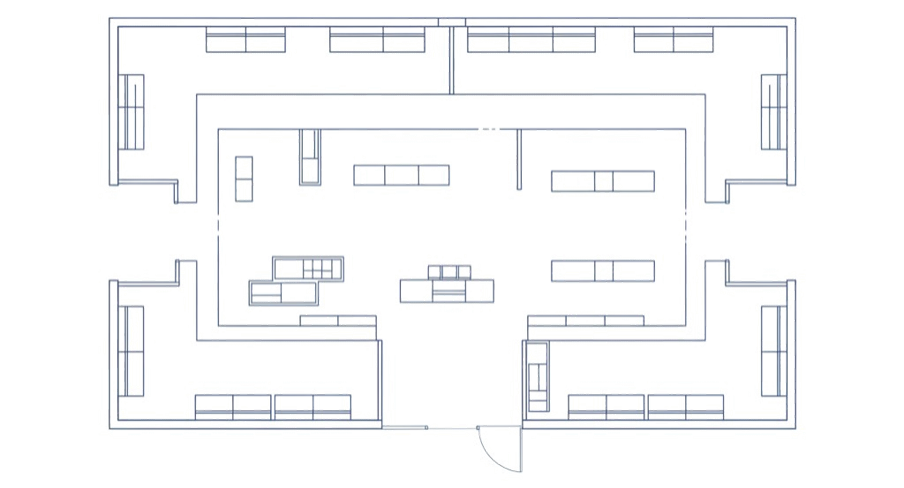

- Obtén los planos de la tienda o centro comercial
- Identifica la altura real del techo
- Define la altura de montaje de la cámara
📌 En la mayoría de los casos, las cámaras se instalan a la altura del techo, especialmente en configuraciones con cámaras fisheye.
Paso 2 – Definir Puntos de Interés

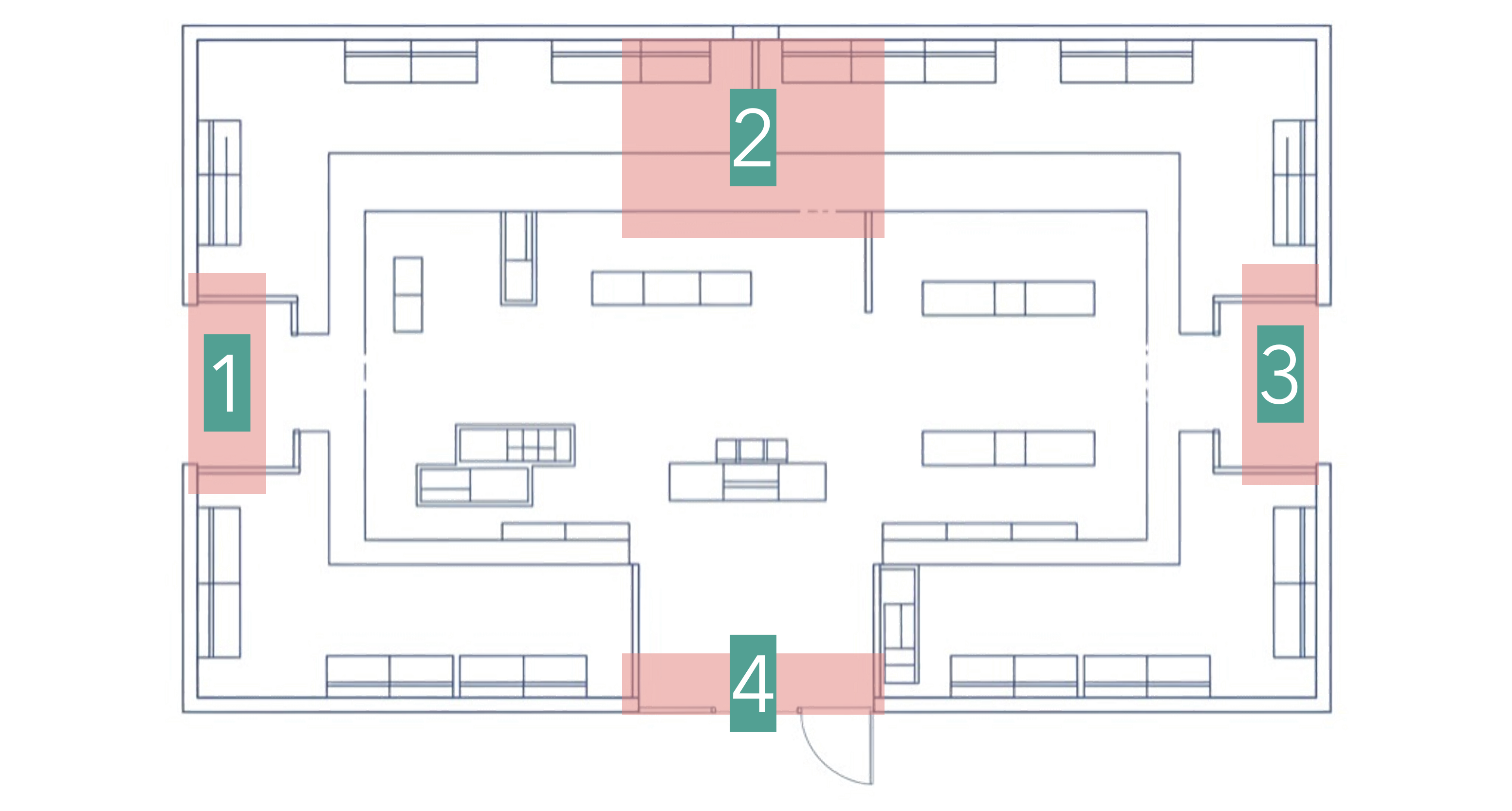

Sobre el plano, marca claramente todas las áreas que requieren analítica:
- Accesos de tienda
- Zonas de cajas y devoluciones
- Probadores
- Zonas comerciales
- Escaleras o ascensores (en ocasiones solo es necesario monitorear uno de los extremos)
👉 Estos puntos determinan dónde debe existir cobertura efectiva.
Paso 3 – Cálculo del Radio de Cobertura
Método Recomendado (Estándar KSI)
El radio de cobertura debe ser siempre igual a la altura de montaje de la cámara.

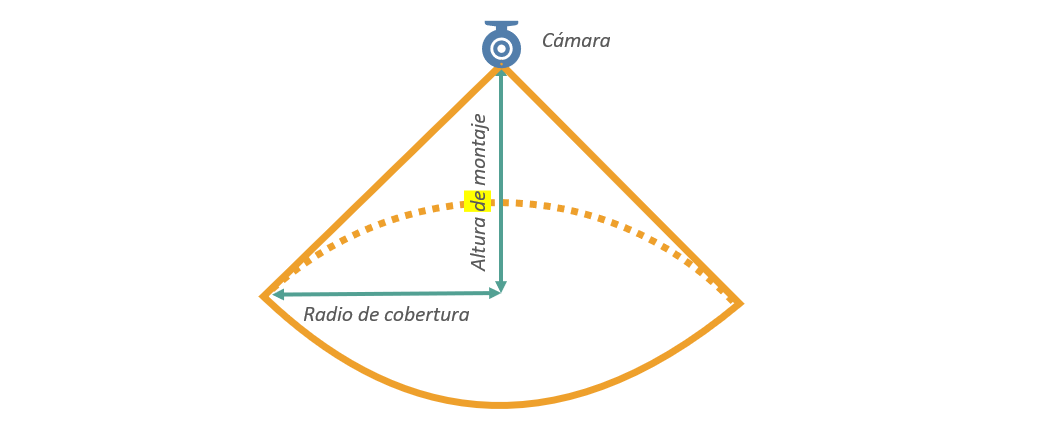

📐 Regla base
Radio de cobertura = Altura de montaje
Ejemplo:
- Altura de montaje: 4 m
- Radio de cobertura recomendado: 4 m
📌 Esta regla es conservadora y segura, y garantiza:
- Baja oclusión
- Alta precisión
- Comportamiento consistente en auditorías
Todos los puntos de interés deben quedar dentro de este radio.
Paso 4 – Diagrama de Ubicación y Cobertura de Cámaras
Con el radio definido:
- Ubica las cámaras en el plano
- Dibuja el radio de cobertura de cada cámara

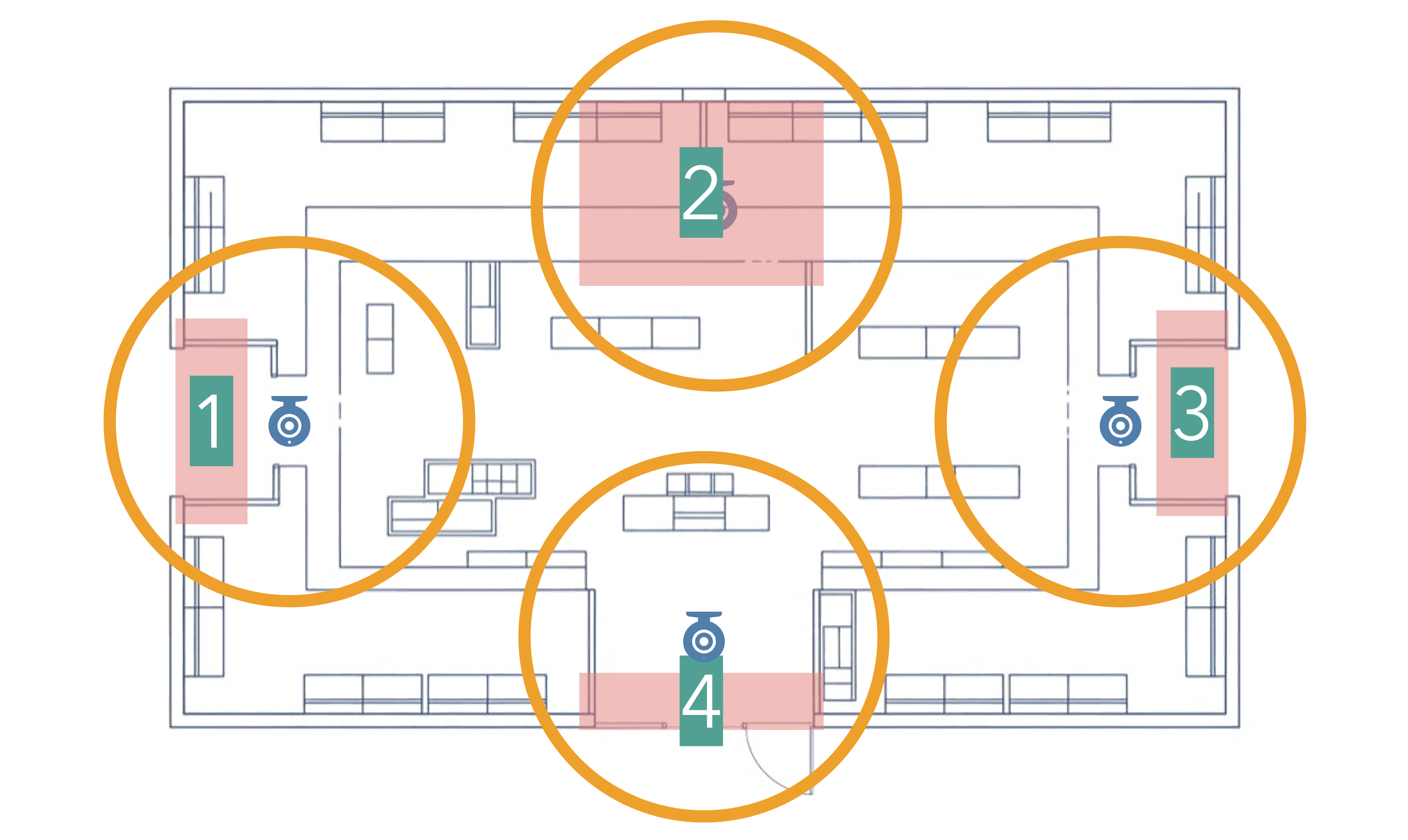

Ejemplo de ubicación de cámaras en el plano:
Si la cobertura no es suficiente:
- Agrega más cámaras
- Superpone radios de cobertura
Paso 5 – Selección de Tipo de Cámara, Angular y Resolución
Selección del Angular
Es importante seleccionar una cámara con el angular adecuado para cubrir las zonas de interés dentro del radio de cobertura definido según la altura.

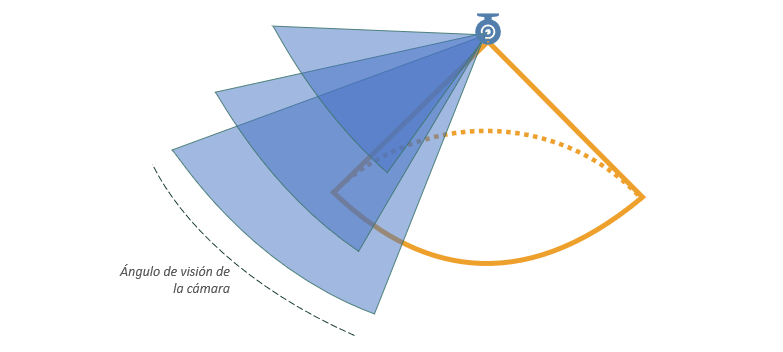

Debes imaginar el angular como el ángulo de visión que tendrá cada cámara dentro de su radio de cobertura:
Tabla de referencia de angulares
| Tipo de lente | Ángulo de visión aproximado | Uso típico | Diagrama |
|---|---|---|---|
| Fisheye | 180° – 360° | Accesos amplios, zonas centrales |  |
| Gran angular | 100° – 140° | Accesos estándar, colas |  |
| Angular medio | 60° – 90° | Zonas acotadas |  |
| Teleobjetivo | < 60° | Casos puntuales |  |
📌 Cada diagrama representa:
- Radio de cobertura
- Ángulo de visión
- Área efectiva cubierta
Finalmente en tus planos:
- Ajusta el ángulo de visión según el tipo de lente
- Verifica que todos los puntos de interés estén cubiertos

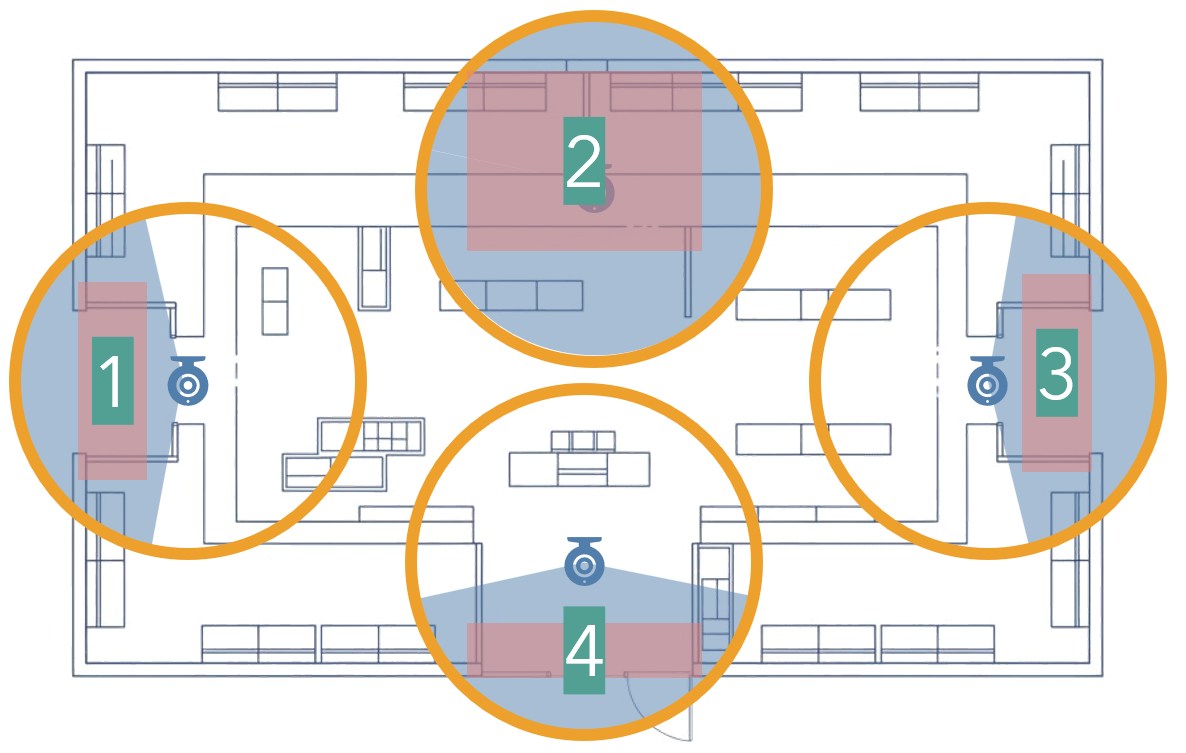

En este ejemplo, hemos cubierto todos los puntos de interés con 1 cámara fisheye, y 3 cámaras de gran angular.
Ejemplos de cámaras bien ubicadas
| Tipo de cámara | Imagen | Descripción |
|---|---|---|

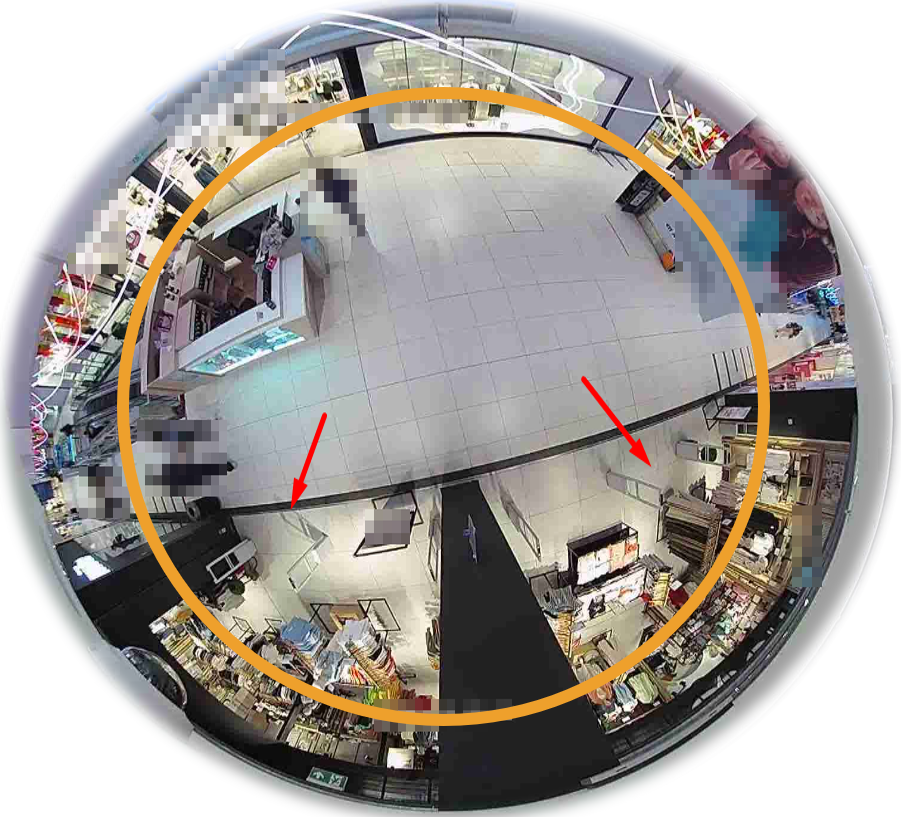

| Fisheye |  | Cámara instalada a altura de techo, cobertura circular completa, radio acorde a la altura. Ideal para accesos amplios o zonas centrales. |

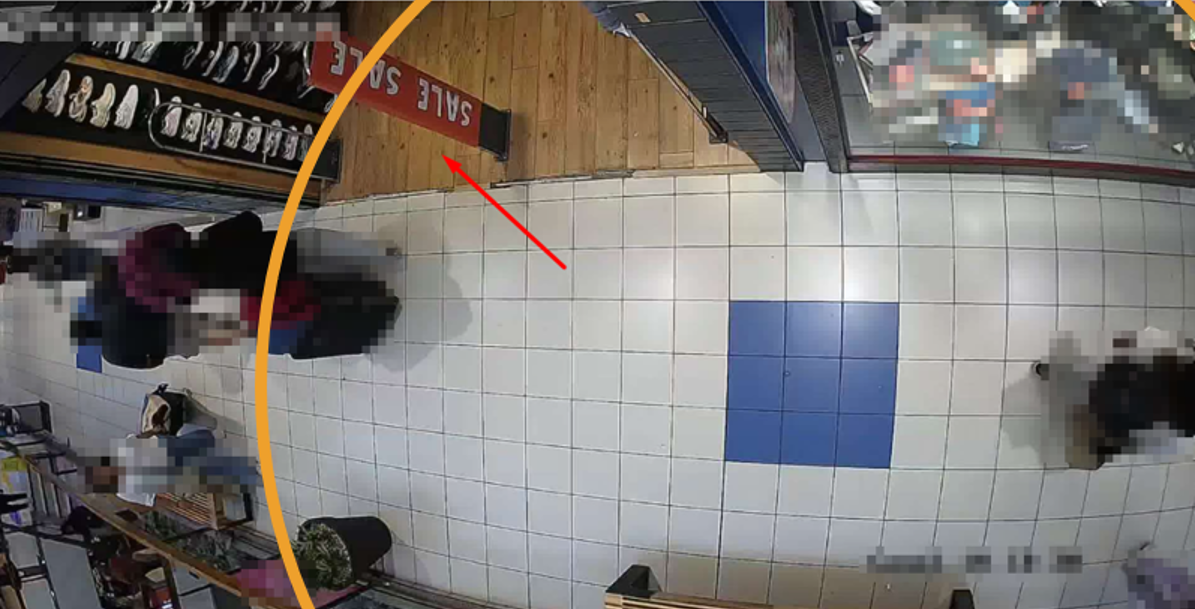

| Gran angular (Wide) |  | Cámara con gran angular orientado a zona específica, radio de cobertura alineado con la altura. Ideal para accesos normales o colas. |
Resolución
La métrica clave no es la resolución total, sino cumplir con:
👉 150 píxeles por persona
Este requisito se cumple en la gran mayoría de los casos, incluso utilizando cámaras de resolución media o baja, siempre que:
- La altura sea correcta
- El angular sea adecuado
- El radio no se exceda
FPS (Frames por Segundo)
- Óptimo recomendado: 10 FPS
Gestión Lumínica (Muy Importante)
Si el área tiene luz natural o incidencia solar directa, es obligatorio:
- Activar HCL, WDR o HDR
- Ajustar la configuración para evitar:
- Siluetas
- Contrastes extremos
- Pérdida de detalle
📌 Una mala gestión lumínica puede degradar significativamente la precisión.
Paso 6 – Revisión de Viabilidad
Antes de la instalación final:
- Revisa la factibilidad física
- Evalúa riesgos de oclusión
- Ajusta ubicación si es necesario
La ubicación puede modificarse en función de:
- Columnas
- Señalética
- Arquitectura real del espacio
Conceptos Clave
Oclusión
La oclusión ocurre cuando personas u objetos bloquean la vista de la cámara.
- Es la principal causa de pérdida de precisión
- Afecta a todas las tecnologías de visión
- Se reduce significativamente con mayor altura de montaje
Por qué la Altura es Clave
👉 La altura elimina la oclusión
Cuanto mayor es la altura:
- Menor probabilidad de bloqueo entre personas
- Mayor estabilidad en conteos
- Mejor comportamiento en horas pico
📌 La altura es el factor más importante para lograr analíticas confiables.
Documentación de Referencia (Estándar Oficial)
👉 Estándar de Ubicación de Cámaras:
Checklist de Validación
Antes de aprobar la ubicación de cámaras:
- Planos revisados
- Altura de montaje confirmada
- Radio de cobertura = altura
- Puntos de interés cubiertos
- Angular adecuado seleccionado
- Gestión lumínica configurada
- Riesgos de oclusión evaluados
Seguir este estándar garantiza analíticas precisas, auditables y escalables en instalaciones KSI VISION.
